矿用直线脱水筛

矿用直线脱水筛是脱水机的一种，采用振动筛网，起到对物料进行脱水效果，所以也叫振动脱水机，可用于脱水、脱泥、脱介，可作用于不同物料时，脱水筛的构造还是有所不同的，比如水洗砂生产线上的砂石脱水筛和选矿厂常用的尾矿脱水筛就是不同的设备。振动脱水筛广泛应用于采砂场，矿场，工地，高速公路，道桥建设，混凝土搅拌站，水利水电，化工等多种行业。

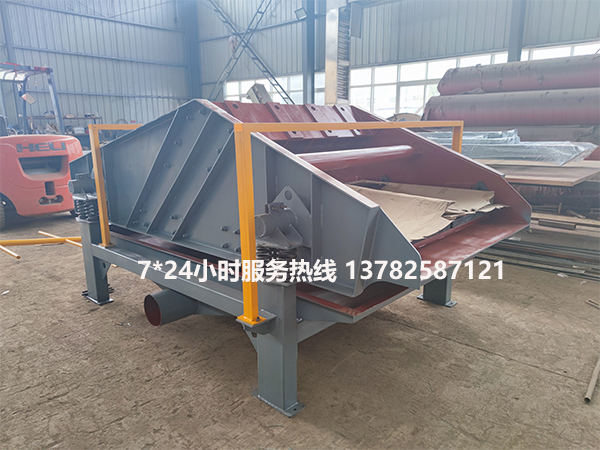

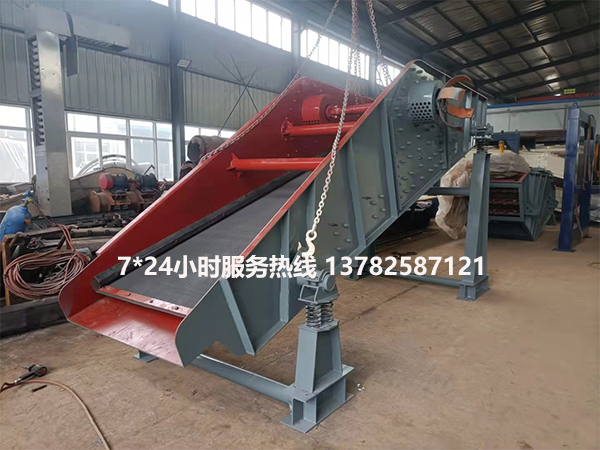

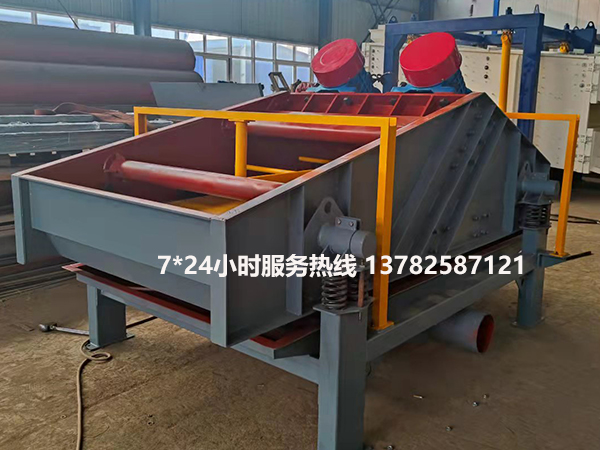

真机图片

结构外形图纸

乐发∨IlII 电磁振动脱水筛图纸

乐发∨IlII 矿用直线脱水筛结构图纸

乐发∨IlII 矿用直线脱水筛结构图纸

安装角度

1、首先要拔出插销；
2、转动手轮，调节装置会上下移动；适当调节筛箱角度，插入插销；
3、继续转动手轮，使移动部分下移，让插销受力，使筛板主要部分在水平方向偏上5度，筛板后部与主板成45度角。
4、调节筛箱和筛板的另一侧，让两侧角度相同。

电机旋转方向

矿用直线脱水筛设计成筛板主要部分在水平方向偏上5°，筛板后部与主板成45°角，两个平衡的振动电机水平安装，一个在另一个上端，旋转时不平衡的重力产生的回转效果让筛子的工作更稳定。采用双振动电机激振，结构坚固紧凑，摆脱了传统偏心振动器结构大、漏油、磨损大、噪声大、不便维修等缺点。
