振动水平输送机

适用物料：块状、颗粒状或粉状

价格区间：500-5000元/米

处理能力：10-500t/h

产品别名：振动式输送机

索要优惠报价

销售热线：
13782587121

振动水平输送机
厂家真机
技术参数
使用工作原理
使用说明书

振动水平输送机

振动水平输送机是以振动做为输送力的的新型输送机，该输送机应用广泛，可以做成敞开式、封闭式两种，料槽横截面可以做成圆形、矩形和梯形等多种型式。可根据需要制成一点进料、一点出料，一点进料、多点出料，多点进料、一点出料等多种型式。

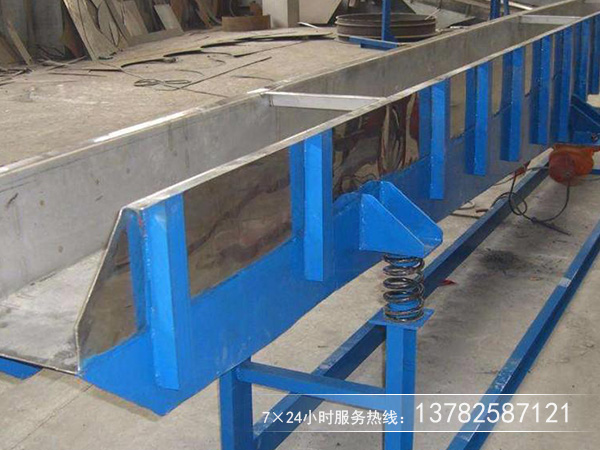

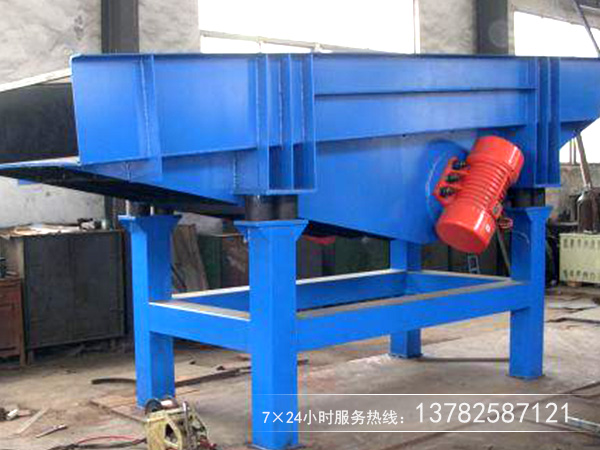

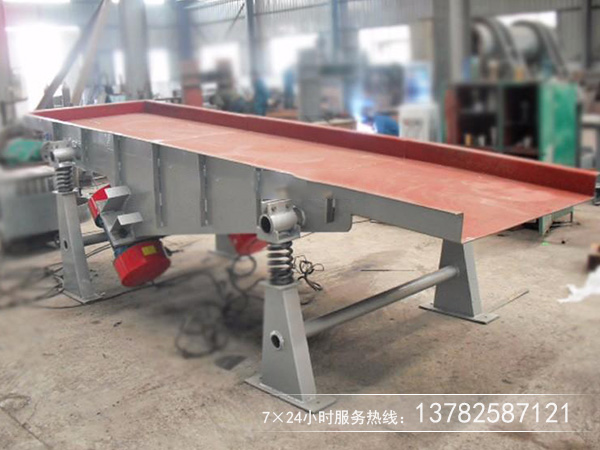

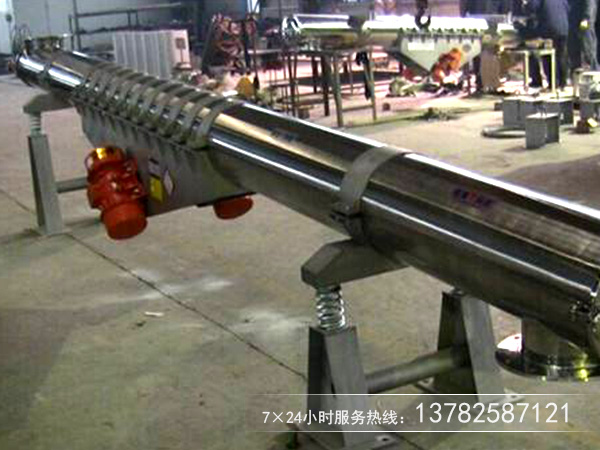

厂家真机

振动水平输送机

技术参数

乐发∨IlII 电机振动水平输送机技术参数：

型号	乐发∨IlII 输送量 t/h	物料粒径 mm	输送槽尺寸宽×高 mm	输送距离 m	振次 min-1	电机功率 kw	乐发∨IlII 总重 kg
DZS250	10	≤50	250×250	~2.0	960	2×0.4	230
DZS300	乐发∨IlII 15	≤50	300×300	~3.0		乐发∨IlII 2×0.4	乐发∨IlII 305
乐发∨IlII DZS400	20	乐发∨IlII ≤100	400×300	~5.0		2×0.75	乐发∨IlII 580
DZS500	25	乐发∨IlII ≤100	500×350	乐发∨IlII ~6.0		2×1.5	乐发∨IlII 880
乐发∨IlII DZS600	乐发∨IlII 30	≤150	600×400	乐发∨IlII ~8.0		2×2.2	乐发∨IlII 1280
乐发∨IlII DZS700	乐发∨IlII 35	≤150	700×400	乐发∨IlII ~10		2×3.0	1850

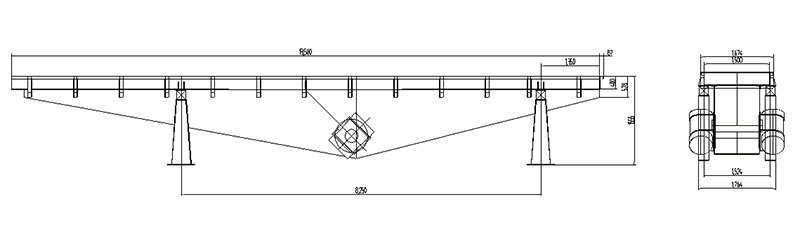

电机振动水平输送机外形尺寸图表：

	L	L1	L2	乐发∨IlII L3	L4	B	B1	乐发∨IlII H	乐发∨IlII H1	H2	乐发∨IlII LD	乐发∨IlII φd
DZS250	2330	165	165	乐发∨IlII 500	1380	438	538	760	460	110	200	11
DZS300	3380	乐发∨IlII 190	乐发∨IlII 190	780	乐发∨IlII 1960	488	乐发∨IlII 588	810	510	110	乐发∨IlII 330	乐发∨IlII 11
乐发∨IlII DZS400	5500	250	250	1100	乐发∨IlII 3500	600	乐发∨IlII 720	850	510	乐发∨IlII 120	乐发∨IlII 350	13
DZS500	6600	300	乐发∨IlII 300	1500	乐发∨IlII 4100	700	820	990	590	120	乐发∨IlII 350	15
乐发∨IlII DZS600	乐发∨IlII 8700	350	350	乐发∨IlII 1700	乐发∨IlII 5880	乐发∨IlII 800	乐发∨IlII 920	乐发∨IlII 1110	650	140	490	15
乐发∨IlII DZS700	乐发∨IlII 10800	400	400	2300	7050	900	乐发∨IlII 1020	1150	乐发∨IlII 650	140	乐发∨IlII 490	17

使用工作原理

电机振动水平输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。

使用说明书

1）安装前，必须检查下述各部位螺钉的紧固情况

乐发∨IlII 为了最大限度弹簧板的顶紧螺栓，发挥给料机的生产在安装前必须重新能力，在排出比重较拧紧（扳手长度1.5小物料时，沿料槽全米DZ1～：一人）否厂应设置侧挡板，侧则会影响给料机的物板与料槽侧板之调协值。铁芯与衔铁的气隙应检查调整至1.9～2.2mm，使铁芯和衔铁平面保持平行和清洁，然后将铁芯架，与给料槽相结合的进料和出料溜槽部应有一定的游动间隙。不得与给料机械上碰，以免影响的调节螺栓和固定螺栓逐个拧紧。线圈的夹板螺栓亦拧紧，以防线圈松动。

2）给料机的吊挂。推荐采用钢丝绳。并应吊挂有足够刚度的构件上。给料机振动和产生噪音。
3）给料机的料槽不允许有过大的仓压在料槽上，否则将减低给料机振幅从而降低物料的输送速度。
4）在给料机安装到给定位置后，应检查料槽的槽向方向是否水平，否则在输送过程中物料将会像一边偏移。
5）给料机体和控制箱体按一般电气设备安装规程进行。
