平面回转筛

适用物料：乐发∨IlII化工、粮食加工、耐火材料、建材

价格区间：10000-100000元/台

处理能力：100-500t/h

产品别名：平面往复筛

索要优惠报价

销售热线：
13782587121乐发∨IlII

平面回转筛
真机图片
工作原理
CAD结构图
技术参数表

平面回转筛

平面回转筛具有设计合理，结构简单，运行平稳，全封闭结构，无尘染，防堵孔，防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。由于采用了平面回转运动原理，有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动，网下有自动清理设备，较传统的直线筛而言，提高了丝网寿命，噪音小，筛分面积大，将效率由原来的93～95提高到了98.5,推广前景好。

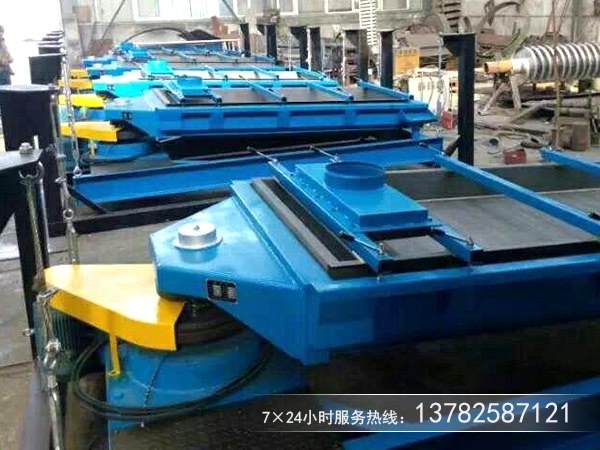

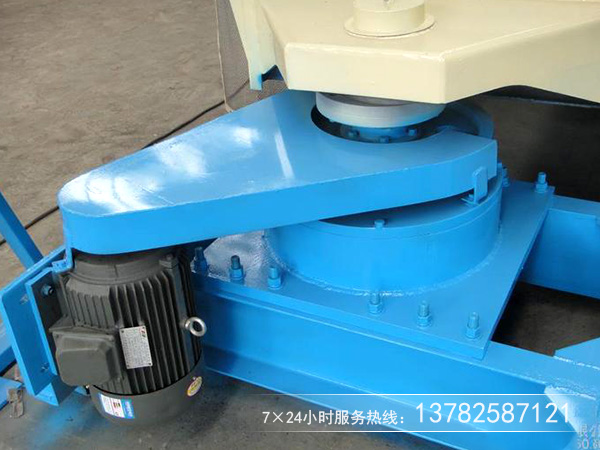

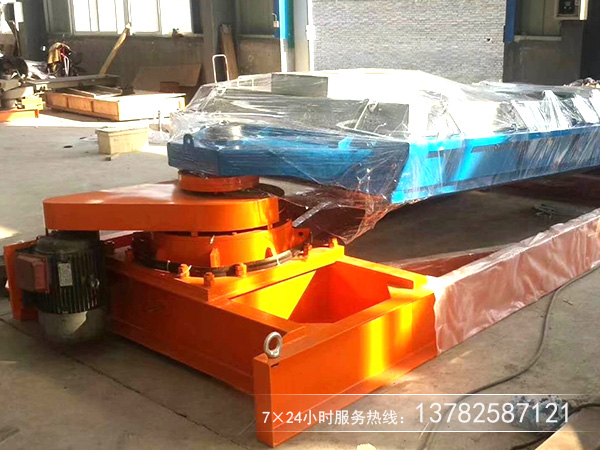

真机图片

平面回转筛

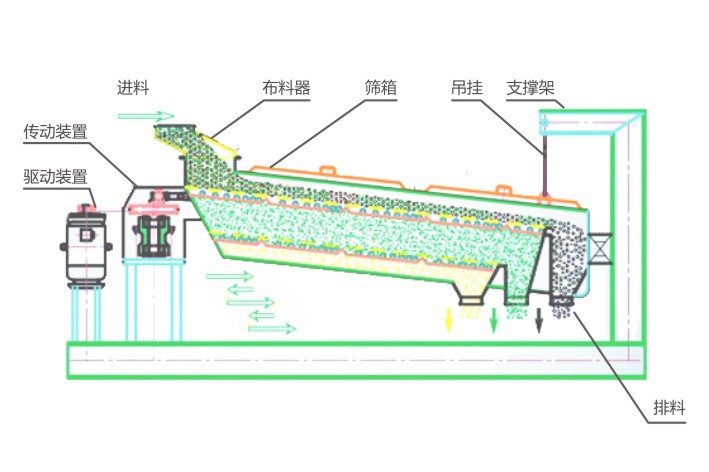

工作原理

平面回转筛

平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动，在长度方向逐渐变成椭圆运动，最后在出料端转变成近似往复直线运动。通过进料口喂入的物料，在平面回转筛体运动作用下，均匀的分布在整个筛网上，并产生自动分级，从而使料层下粒度较小的物料迅速过筛，而上面粒度相对较大的物料则向出料端运动。在移动过程中，由于没有搅拌和垂直跳动，因而其中较小的颗粒紧贴筛面，随时可以过筛。
乐发∨IlII 出料端筛体的运动为近似往复直线运动，是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动，直到排出机外，完成物料的整个筛分。在筛理过程中，不断跳动的弹性跳动小球，有效地防止物料堵塞筛孔，保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡，从而保证了筛体运动的平稳性

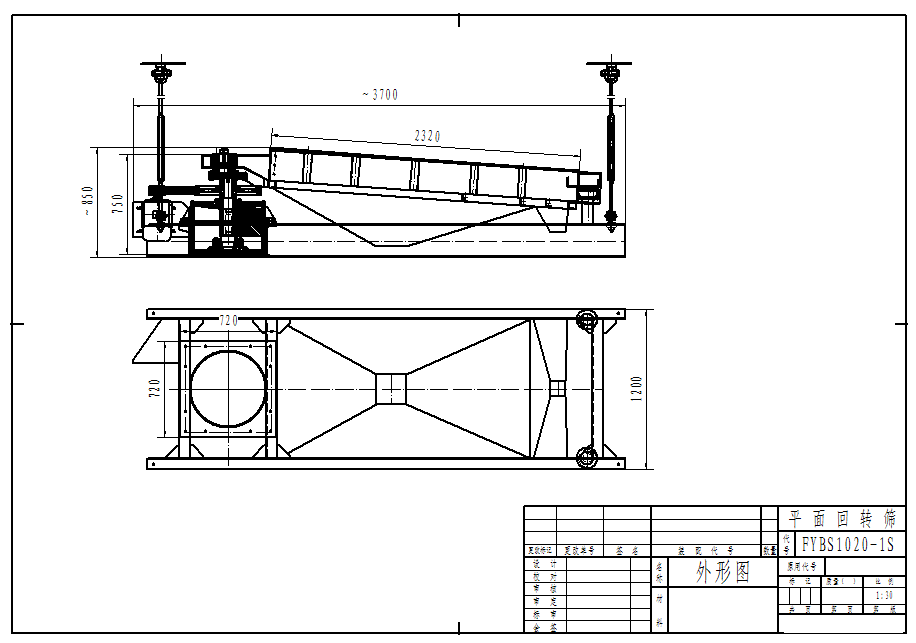

CAD结构图

平面回转筛

技术参数表

层数	型号	筛面规格（宽X长）（mm）	筛箱行程（mm）	乐发∨IlII 电动机		A （mm）	B （mm）	C 乐发∨IlII （mm）	D 乐发∨IlII （mm）	重量（kg）
层数	型号	筛面规格（宽X长）（mm）	筛箱行程（mm）	功率（kw）	转速乐发∨IlII （rpm）	A （mm）	B （mm）	C 乐发∨IlII （mm）	D 乐发∨IlII （mm）	重量（kg）
1	ACPM1000X1400	乐发∨IlII 1000X1400	乐发∨IlII 63.5	1.5	960	2731	乐发∨IlII 962	1168	1200	乐发∨IlII 715
	ACPM1000X2100	乐发∨IlII 1000X2100	63.5	1.5	960	乐发∨IlII 3285	乐发∨IlII 962	1156	1200	乐发∨IlII 980
	ACPM1000X3000	乐发∨IlII 1000X3000	63.5	1.5	960	4484	乐发∨IlII 1035	乐发∨IlII 1194	1251	1200
	ACPM1500X2100	1500X2100	63.5	乐发∨IlII 1.5	乐发∨IlII 960	3460	1003	乐发∨IlII 1708	乐发∨IlII 1759	乐发∨IlII 1380
	乐发∨IlII ACPM1500X3000	1500X3000	76	乐发∨IlII 2.2	乐发∨IlII 960	乐发∨IlII 4232	1362	1778	乐发∨IlII 1892	1340
	ACPM1500X3600	1500X3600	乐发∨IlII 76	乐发∨IlII 5.5	乐发∨IlII 960	5098	1352	1956	乐发∨IlII 2048	2410
	ACPM1200X3600	1200X3600	76	乐发∨IlII 5.5	960	5263	1327	2464	2556	2020
2	ACPM1000X2100	1000X2100	63.5	1.5	960	3743	乐发∨IlII 1121	1308	1378	1400
	乐发∨IlII ACPM1000X3000	乐发∨IlII 1000X3000	76	乐发∨IlII 4	960	4575	1317	1270	乐发∨IlII 1546	乐发∨IlII 1840
	乐发∨IlII ACPM1500X2100	乐发∨IlII 1500X2100	63.5	乐发∨IlII 4	乐发∨IlII 960	3728	1330	1781	1946	1710
	ACPM1800X3600	乐发∨IlII 1800X3600	乐发∨IlII 76	乐发∨IlII 7.5	乐发∨IlII 960	乐发∨IlII 5305	1500	乐发∨IlII 2256	乐发∨IlII 2459	乐发∨IlII 3880
	ACPM1500X3000	1500X3000	76	7.5	乐发∨IlII 960	4765	1397	乐发∨IlII 1956	乐发∨IlII 2159	2780
	ACPM1500X3600	1500X3600	乐发∨IlII 76	7.5	960	5365	乐发∨IlII 1368	乐发∨IlII 2032	2159	3180
3	ACPM1000X2100	乐发∨IlII 1000X2100	乐发∨IlII 63.5	5.5	乐发∨IlII 960	4854	1422	1435	乐发∨IlII 1549	2150
	乐发∨IlII ACPM1500X3000	乐发∨IlII 1500X3000	乐发∨IlII 76	5.5	乐发∨IlII 960	4765	1391	乐发∨IlII 1956	2159	3200
	ACPM1800X3600	1800X3600	乐发∨IlII 76	7.5	960	5200	1500	2400	2500	乐发∨IlII 4170
	乐发∨IlII ACPM2000X5000	2000X5000	92	11	乐发∨IlII 960	5400	2000	乐发∨IlII 2750	乐发∨IlII 2810	5500
